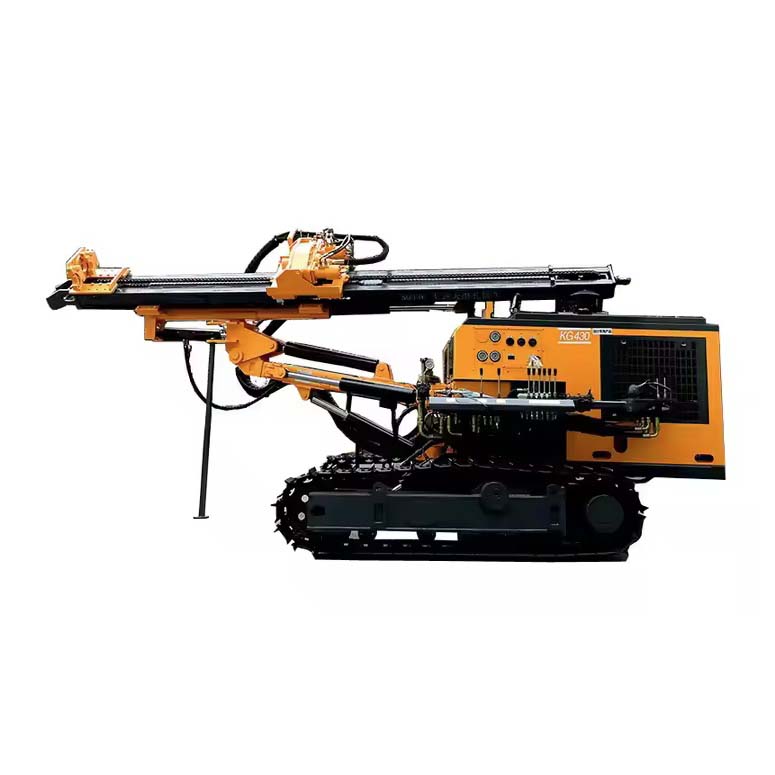

KG430, KG430H Máquina perforadora de superficie DTH es con motor diesel Yuchai (GB3), cumple con los requisitos
nacionales de Emisiones y medio ambiente, es Diseñado y desarrollado basado en la plataforma KGYX430, es con motor de
desplazamiento de pistón, mejorar la presión de trabajo y la capacidad de escalada.

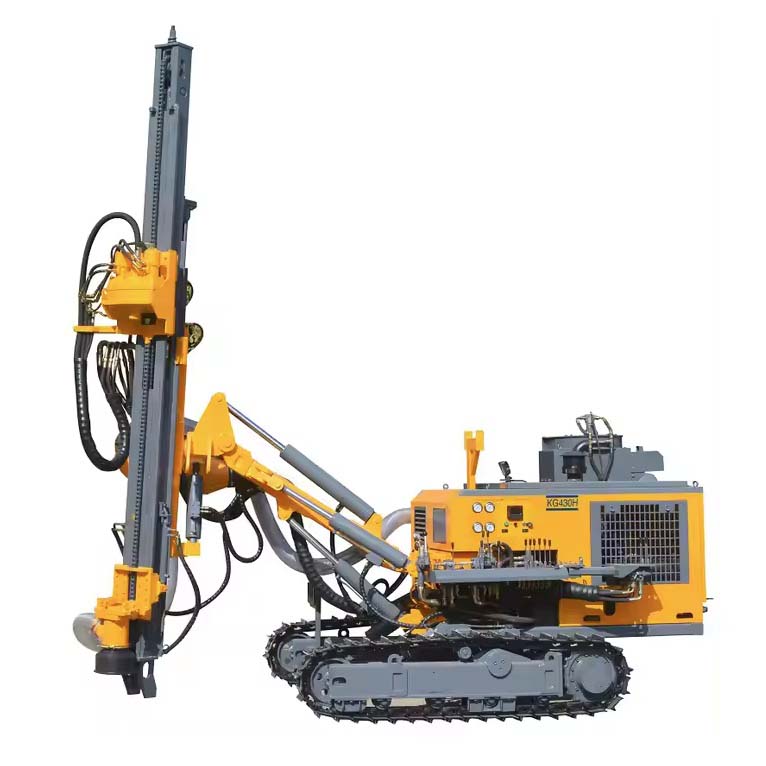

KG430H se monta con colector de polvo, es adecuado para las normas ambientales.
El equipo de perforación en fondo KG430, KG430H para uso abierto es un dispositivo mejorado que cumple con las
normativas nacionales sobre protección medioambiental. Equipado con motor Yuchai (China III), el equipo de perforación
cumple con las normas nacionales sobre emisiones y medio ambiente.
T
El motor de desplazamiento de pistón de émbolo y la tracción en las cuatro ruedas mejoran la presión de trabajo y la
capacidad de escalada. El paso ampliado y el cilindro hidráulico de brazo de elevación le permiten cumplir con los
requisitos de uso de posición limitada. Mientras tanto, el sistema hidráulico se ha mejorado, demostrando así el aumento
del flujo del sistema y la velocidad de rotación.
T
Se ha optimizado el cilindro hidráulico, haciéndolo así más fiable. El raíl guía se instala de forma inclinada, lo que
facilita las operaciones y las observaciones.
T
El perfil engrosado se utiliza para la carcasa; y el anillo adicional hace que el manejo y la elevación sean cómodos.
| Modelo | KG430 | KG430H |
|---|---|---|
| Dimensión del transporte (mm) | 6300x2250x2700 | 6300x2400x2700 |
| Peso (kg) | 5250 | 5700 |
| Dureza de la roca | f=6-20 | |
| Diámetro de perforación (mm) | 90 to 152 | |
| Profundidad de perforación económica (m) | 25 | |
| Velocidad de rotación (rpm) | 0 to 90 | |
| Par giratorio (Max) N.m | 5000 | |
| Fuerza de elevación (KN) | 40 | |
| Modo de propulsión | Cilindro de aceite + cadena de rodillos | |
| Carrera de avance | 3175 mm | |
| Velocidad de desplazamiento (km/h) | 0 to 2.5 | |
| Capacidad de escalada | ≤30 grado | |
| Distancia al suelo (mm) | 500 | |
| Ángulo de inclinación de la viga | Abajo 110 grados, arriba 35 grados, total 145 grados | |
| Ángulo de giro de la pluma | Izquierda 91 grados, derecha 5 grados, total 96 grados | |
| Ángulo de inclinación de la barra de perforación | abajo 55 grados, arriba 15 grados, total 70 grados | |
| Ángulo de giro de la barra de perforación | Izquierda 32 grados, derecha 32 grados, total 64 grados | |
| Ángulo de nivelación de la vía | ±10 grado | |
| Longitud de compensación of beam | 900 mm | |
| Potencia de apoyo | Yuchai YC4DK80-T302 | Yuchai YC4DK100-T304 |
| Potencia nominal | 58KW | 73KW |
| Velocidad nominal de rotación | 2200 rpm | 2200 rpm |
| DTH martillo | 4 inch | |
| Barra de perforación | ф76*2 m, ф76*3 m | |
| Consumo de aire | 13 to 20 cubic meter/min | |
| Altura máxima del agujero horizontal | 2850 mm | |
| Altura mínima del agujero horizontal | 350 mm | |
