El ángulo de perforación y la indicación de profundidad se proporcionan para simplificar el control del proceso de
perforación y mejorar la calidad del agujero.
El sistema de recolección de polvo eficiente, la cabina espaciosa, la calefacción y aire acondicionado de alta potencia
y el equipo de audio de alta calidad proporcionan un entorno operativo de alta calidad, para mejorar la eficiencia del
operador.

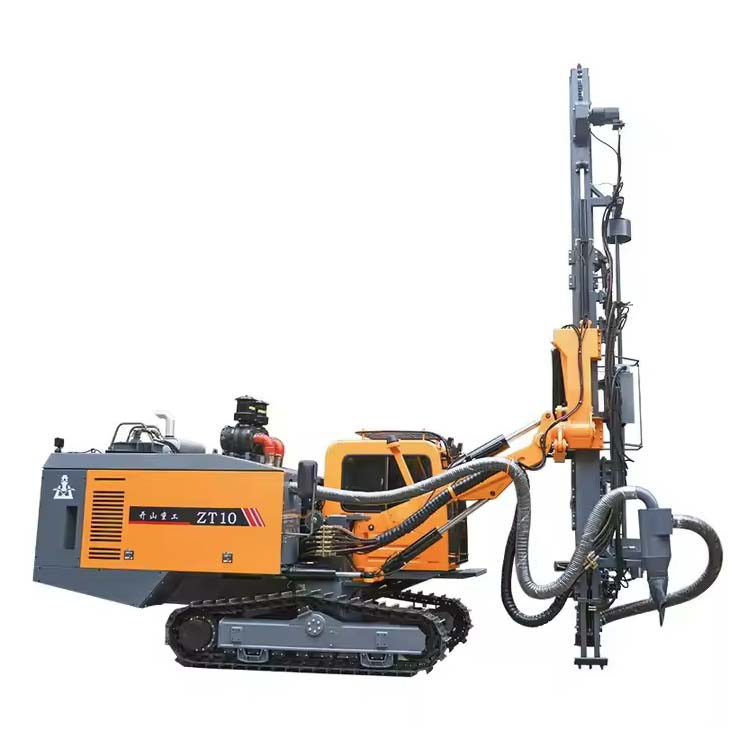

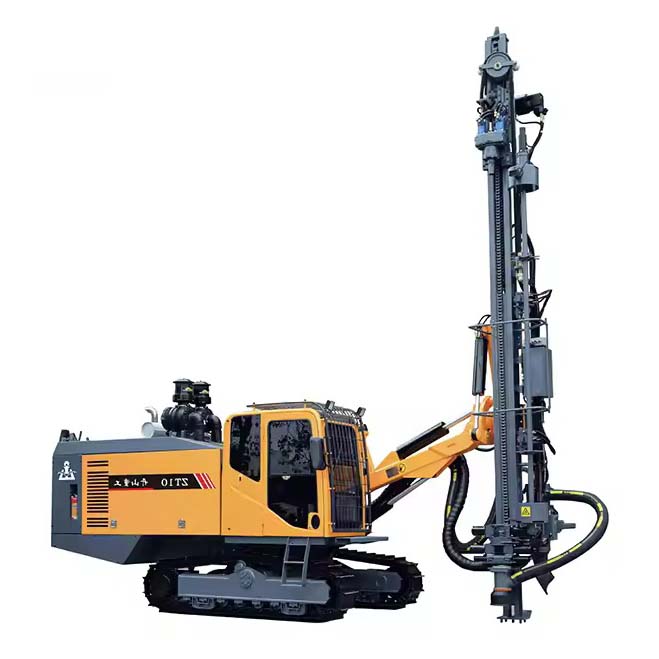

El equipo de perforación en fondo ZT10 integrado para uso abierto puede perforar agujeros verticales, inclinados y
horizontales, y se utiliza principalmente para minas a cielo abierto, agujeros de voladura de mampostería y agujeros de
precorte. Es impulsado por el motor diesel de etapa II de Yuchai China y la salida de dos terminales puede impulsar el
sistema de compresión de tornillo y el sistema de transmisión hidráulica.
El equipo de perforación está equipado con el sistema automático de manejo de varilla, módulo de unión flotante de
tubería de perforación, módulo de lubricación de tubería de perforación, sistema de prevención de atascamiento de
tubería de perforación, sistema hidráulico de recolección de polvo seco, cabina con aire acondicionado, etc. Función
opcional de indicación de ángulo de perforación y profundidad.
El equipo de perforación se caracteriza por una excelente integridad, alta automatización, perforación eficiente,
respeto al medio ambiente, conservación de energía, operación simple, flexibilidad y seguridad de viaje, etc.
Parámetros técnicos
| Modelo |
ZT10 |
| Dimensión del transporte (mm) |
9230x2400x3300/3600 |
| Peso (kg) |
15000 |
| Dureza de la roca |
f=6-20 |
| Diámetro de perforación (mm) |
90 to 130 |
| Distancia al suelo (mm) |
430 |
| Ángulo de nivelación de la vía |
±10 grado |
| Velocidad de desplazamiento (km/h) |
0 to 3 |
| Capacidad de escalada |
≤25 grado |
| Tracción (KN) |
120 |
| Par giratorio (Max) N.m |
2800 |
| Velocidad de rotación (rpm) |
0 to 120 |
| Ángulo de elevación de la pluma |
sube 47 grados, baja 20 grados |
| Ángulo de giro de la pluma |
Izquierda 20 grados, Derecha 50 grados |
| Ángulo de giro del carro |
Izquierda 35 grados, Derecha 95 grados |
| Ángulo de paso del carro |
114 grado |
| Golpe de compensación (mm) |
1353 |
| Carrera del cabezal de rotación (mm) |
4490 |
| Fuerza de propulsión máxima (KN) |
32 |
| Modo de propulsión |
Motor + cadena de rodillos |
| Profundidad de perforación económica (m) |
32 |
| Número de barras |
7+1 |
| Barra de perforación (mm) |
ф64/ф76*4000 |
| DTH martillo |
3 inch, 4 inch |
| Motor |
Yuchai YC6L310-H300 |
| Potencia nominal |
228KW |
| Velocidad nominal de rotación |
2200rpm |
| Capacidad del compresor de aire de tornillo |
18 cubic meter/min |
| Presión de descarga (Mpa) |
1.7 |
| Sistema de control de desplazamiento |
Piloto hidráulico |
| Drilling control system |
Piloto hidráulico |
| Anti-interferencia |
Antiatasco electrohidráulico automático |
| Tensión |
24V DC |
| Cabina segura |
Cumplen los requisitos de ROPS y FOPS |
| Ruido interior |
Abajo 85dB(A) |
| Asiento |
Ajustable |
| Aire acondicionado |
Temperatura estándar |
| Entretenimiento |
Radio |
