El motor de doble rotación aumenta el toque rotatorio y la velocidad de giro, y el cilindro de aceite de elevación y la
cadena se amplían para promover la fuerza de elevación y la fiabilidad.
El colector de polvo se amplía para producir un mejor efecto en la recogida de polvo. La carpeta de perfil engrosado se
utiliza para la carcasa, mejorando así su nivel de intensidad y rigidez; y el anillo adicional hace que el manejo y la
elevación sean convenientes.
Parámetros técnicos

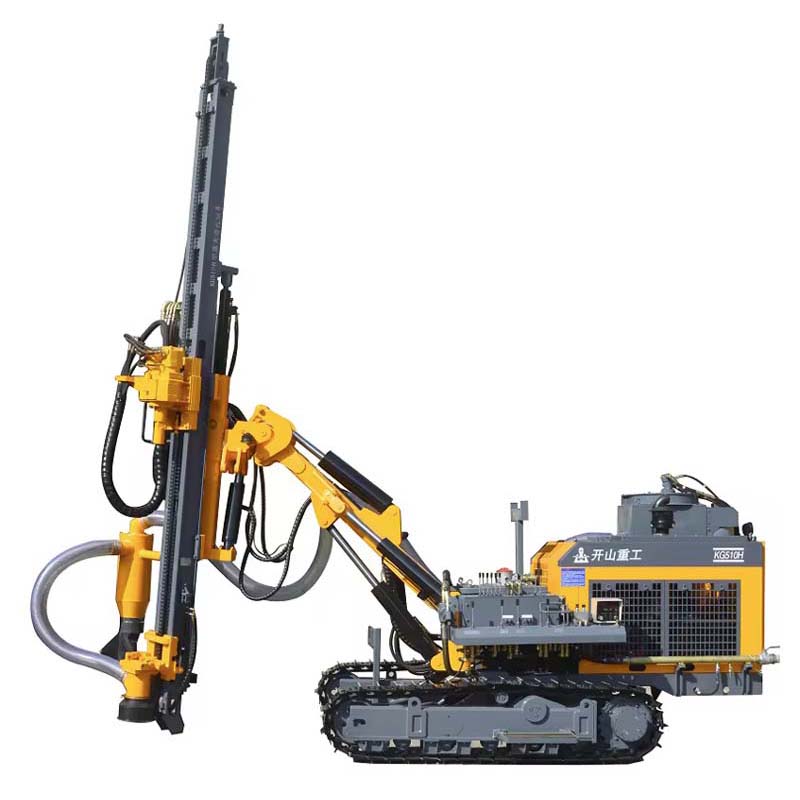

| Modelo |
KG510 |
KG510H |
| Dimensión del transporte (mm) |
6800 x 2200 x 2850 |
6800 x 2450 x 2850 |
| Peso (kg) |
6500 |
7000 |
| Dureza de la roca |
f=6-20 |
| Diámetro de perforación (mm) |
105 to 152 |
| Profundidad de perforación económica (m) |
25 |
| Velocidad de rotación (rpm) |
0 to 110 |
| Par giratorio (Max) N.m |
3500 |
| Fuerza de elevación (KN) |
40 |
| Modo de propulsión |
Cilindro de aceite + cadena de rodillos |
| Carrera de avance |
3000 mm |
| Velocidad de desplazamiento (km/h) |
0 to 3.5 |
| Capacidad de escalada |
≤30 grado |
| Distancia al suelo (mm) |
440 |
| Ángulo de inclinación de la viga |
Abajo 135 grados, arriba 50 grados, total 185 grados |
| Ángulo de giro de la pluma |
Izquierda 50 grados, derecha 50 grados, total 100 grados |
| Ángulo de inclinación de la barra de perforación |
abajo 50 grados, arriba 25 grados, total 75 grados |
| Ángulo de giro de la barra de perforación |
Izquierda 45 grados, derecha 45 grados, total 90 grados |
| Ángulo de nivelación de la vía |
±10 grado |
| Longitud de compensación of beam |
900 mm |
| Potencia de apoyo |
Yuchai YC4DK80-T302 |
| Potencia nominal |
58 KW |
| Velocidad nominal de rotación |
2200 rpm |
| DTH martillo |
4 inch |
| Barra de perforación |
ф76*3 m, ф89*3 m |
| Consumo de aire |
13 to 22 cubic meter/min |
| Altura máxima del agujero horizontal |
3700 mm |
| Altura mínima del agujero horizontal |
350 mm |
